Ohne Z51 Artikel
Ohne Slots
- Di/Da
- 25/30 · 38/44 · 50/60 · 55/60 · 76/84 · 76/90 · 152/164
- Breite
- 4–50 mm
KUNSTSTOFFSPRITZGUSS
Kunststoff-
Wickelhülsen.
Sonderteile.
Von der Entwicklung bis zur Serie: Wir fertigen Kunststoffhülsen und Spritzgussteile nach Zeichnung, in Klein- und Großserie. Familienbetrieb aus Wildon bei Graz, Steiermark.
87
Standardartikel
7
Bauformen Wickelhülsen
Ø 25–152
mm Innendurchmesser
4–50
mm Breite
−2/+1
mm Toleranz auf 1.000 mm
STANDARDSORTIMENT
Unsere Bauformen
Maße als Innen- / Außendurchmesser (Di/Da) in mm. Alle Breiten und Stückzahlen pro Karton stehen in der Produktionsliste (PDF).
Z16 Artikel
4 Innenkerben
Die Kerben an der Innenseite sorgen für sichere Mitnahme auf der Welle. Erhältlich mit eckigen oder gerundeten Kerben.
- Di/Da
- 25/32, auch gerundet (R)
- Breite
- 10–30 mm
Z23 Artikel
12 Slots, gerundet
- Di/Da
- 40/47
- Breite
- 15 · 20 · 25 mm
Z36 Artikel
12 Slots, eckig versetzt
- Di/Da
- 55/63
- Breite
- 15–35 mm
Z56 Artikel
12 Slots, eckig gegenüberliegend
- Di/Da
- 55/63
- Breite
- 15–35 mm
Z45 Artikel
4 Slots, eckig versetzt
- Di/Da
- 76/84
- Breite
- 8 · 10 · 12 · 15 · 17 mm
Z610 Artikel
2 Slots, gerundet
- Di/Da
- 38/44
- Breite
- 10–40 mm
PDF87 Artikel
Produktliste zum Download
Alle Artikel mit Breiten, Stückzahlen pro Karton und der Legende zu Z1 bis Z6 auf einer Seite.
CADPDF · 9 S.
Technische Zeichnungen
Alle Bauformen von ohne Z bis Z6 mit Maßen und Toleranzen in einem PDF.
Zeichnungen herunterladen
LEISTUNGEN
Was wir für Sie spritzen
EINSATZBEREICHE
Wofür Kunststoffkerne sich lohnen
Unsere Wickelkerne tragen Bänder und Folien, die geschlitzt, gespult und weiterverarbeitet werden. Schmale Breiten ab 4 mm passen auch für fein geschnittene Bänder.
Elektroisolierung
Isolierstoffe für Motoren, Generatoren, Transformatoren und die E-Mobilität.
- Glimmerbänder
- Isolierlaminate
- Prepreg-Bänder
- Isolierfolien
Ihr VorteilStaubfrei und maßhaltig, auch bei schwankender Luftfeuchtigkeit.
Mehr zur Branche →Technische Klebebänder
Bänder, die beschichtet, geschlitzt und auf Rollen konfektioniert werden.
- Isolier-Klebebänder
- Gewebebänder
- Abdeckbänder
- Doppelseitige Bänder
Ihr VorteilKein Abrieb und kein Ausfransen am Kern, formstabil beim Schlitzen.
Mehr zur Branche →Bandweberei
Gewebte Bänder, die auf schmalen Kernen sauber gespult werden.
- Webbänder
- Etikettenbänder
- Gurtbänder
- Schmalgewebe
Ihr VorteilGlatte Kanten und formstabil für saubere, gleichmäßige Wickel.
Mehr zur Branche →Etiketten und Druck
Schmale Bänder für Etikettendruck und Kennzeichnung.
- Textiletiketten auf Rolle
- Satinbänder
- Farbbänder
Ihr VorteilSchmale Breiten ab 4 mm und exakter Rundlauf für hohe Geschwindigkeiten.
Mehr zur Branche →Folienkonfektion
Kunststoff- und Schutzfolien, die auf Maß geschnitten werden.
- Geschlitzte Folien
- Alufolien
- Schutzfolien
Ihr VorteilFür Reinraum geeignet und auch im Freien lagerbar.
Mehr zur Branche →MASSANFERTIGUNG
Ihre Hülse, Ihre Vorgaben
Kundenspezifisches Arbeiten steht bei uns an erster Stelle. Diese sieben Punkte stimmen wir mit Ihnen ab.
- MaterialStandard sind PS (Polystyrol) und PC (Polycarbonat), beide auch glasklar oder transparent eingefärbt.
- SlotsIn beliebiger Anzahl und Anordnung, rund oder eckig.
- MischverhältnisWir kümmern uns um die passende chemische Zusammensetzung.
- TransparenzJede gewünschte Transparenzstufe ist realisierbar.
- AbmessungenEine große Vielzahl an Größen, Durchmessern und Stärken.
- FarbenStandard ist gelb-transparent. Grundsätzlich ist jede Farbe möglich, auch deckend oder in Ihrer Firmenfarbe.Standard
gelb-transparentnaturweißschwarzrotblaugrün… und jede
Wunschfarbe - KennungIhre Kennung oder Ihr Logo wird als erste Lage mitgewickelt. Durch die transparente Hülse ist sie von innen sichtbar und kann nicht entfernt oder verändert werden.
KUNSTSTOFF STATT PAPPE
Warum Kunststoffkerne?
Ob Wickelhülse, Ring, Spule, Wickelkern oder Rollenkern: Wo heute Papphülsen und Kartonkerne laufen, sind Kunststoffhülsen oft die robustere Wahl. Den direkten Vergleich in zwölf Punkten finden Sie im Ratgeber. Zum Ratgeber Pappe oder Kunststoff →
SUCCESS STORY
+300 %
Mehr Produktion in gleicher Zeit
Unsere Kunden setzen die Ringe in Endgröße ein: Das Material wird in einem Arbeitsgang geschnitten und gewickelt. Weil unsere Hülsen so genau sind, schneiden sie das Material in ihrer Produktion auf 1.000 mm.
Im Vergleich zu anderen Kunststoffhülsen und herkömmlichen Hülsen oder Spulen steigerten sie so ihre Produktionsmenge mit dem gleichen Zeitaufwand um über 300 %.
Toleranz −2 mm / +1 mm, gemessen auf 1.000 mm oder 100 Stück
Ihre Vorteile
- Geringe Mindestmenge bei Standardgrößen
- Kurze Lieferzeiten
- Keine Werkzeugkosten im Standardsortiment*
- Breite Palette an Varianten unserer Ringe
* Gilt für unser Standardsortiment, die Werkzeuge dafür sind vorhanden. Bei Sonderanfertigungen oder Änderungen am Werkzeug fallen Werkzeugkosten an.
IHR WEG ZUM BAUTEIL
Von der Idee zur Serie
- 01ErstberatungSie schildern Material, Maschine und Stückzahl.
- 02EntwicklungGemeinsam legen wir Maße, Slots, Rezeptur und Farbe fest.

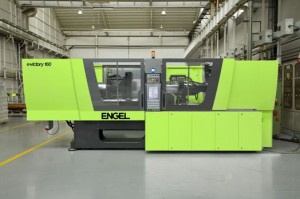

- 03SpritzgussFertigung in Klein- oder Großserie im eigenen Betrieb.
- 04LieferungIm Karton, in festen Stückzahlen, bereit für Ihre Produktion.
FAMILIENBETRIEB
Unser Team
Wir haben uns die Flexibilität eines Familienbetriebs bewahrt. Mit Know-how und Liebe zum Detail finden wir für jede Anfrage die beste Lösung.
Andreas KittlGeschäftsführerGeschäftsführung, Produktionsleitung, Projektentwicklung+43 664 888 31329
Sandra KittlInhaberinTochter des Gründers, geborene Schenk. Vertrieb & Marketing, Projektentwicklung. Ihre Ansprechpartnerin für neue Projekte.+43 664 888 30761
Alois SchenkGründer & ProkuristGründer des Betriebs, heute im Ruhestand.
KONTAKT
Starten wir Ihr Projekt.
Schreiben Sie uns für eine Erstberatung. Je genauer Sie Material, Maße und Stückzahl beschreiben, desto schneller erhalten Sie ein Angebot.
- office@as-plast.at
- Telefon
- Sandra Kittl +43 664 888 30761
Andreas Kittl +43 664 888 31329 - Adresse
- Lichendorfstraße 34
8410 Wildon, Österreich
